CST6118和SA8301对比测试报告

发布日期:2022-12-01 点击次数:1498

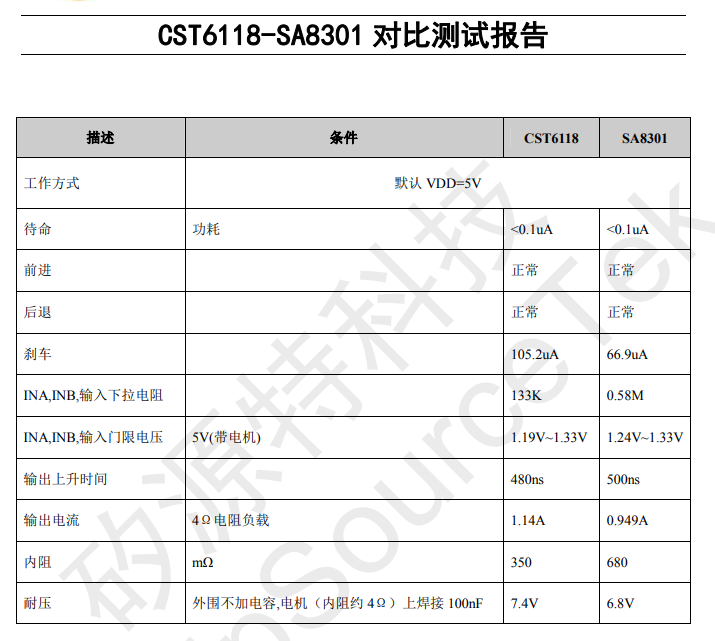

CST6118和SA8301对比测试报告
功能测试
描述 条件 CS6118 SA8301
工作方式 默认VDD=5V
待命 功耗 <0.1uA <0.1uA
前进   正常 正常
后退   正常 正常
刹车   105.2uA 66.9uA
INA,INB,输入下拉电阻   133K 0.58M
INA,INB,输入门限电压 5V(带电机) 1.19V~1.33V 1.24V~1.33V
输出上升时间   480ns 500ns
输出电流 4Ω电阻负载 1.14A 0.949A
内阻 350 680
耐压 外围不加电容,电机(内阻约4Ω)上焊接100nF 7.4V 6.8V
