I2S数字功放IC为什么会成为趋势

发布日期:2022-11-14 点击次数:1571
    近几年越来越多的音频厂家选择从模拟输入功放切入到I2S数字功放。例如哈曼等音响产品,高性能Soundbar产品,大屏电视,会议音响,智能家居等等。工程师越来越倾向于用数字功放的原因,还是由于数字功放技术上的优势,例如I2S功放有抗干扰优势,布板走线要求简单,超低底噪,信号处理有缓存时间,信号处理灵活等明显优势,让工程师有更多发挥的空间,同时大大缩短了案子的开发周期。另外,目前的数字功放,很多集成了丰富的DSP。数字功放集成了丰富的算法,分频变得非常简单,还可以通过EQ的调整弥补喇叭腔体的不足,通过DRC可以防止破音,还有混音,人声增强,低音增强等多种工具可以使用。
   很多工程师会认为模拟功放比数字功放功率更大,实际上可能更多的是一种不对称的比较。功率的大小跟模拟还是数字输入无关,跟Rds-on和封装关系更大一些。
    数字功放中TI的应用是比较广泛的,比较经典上一代的TAS57XX系列,目前主推的TAS58XX系列,能够满足大部分追求性价比的应用。

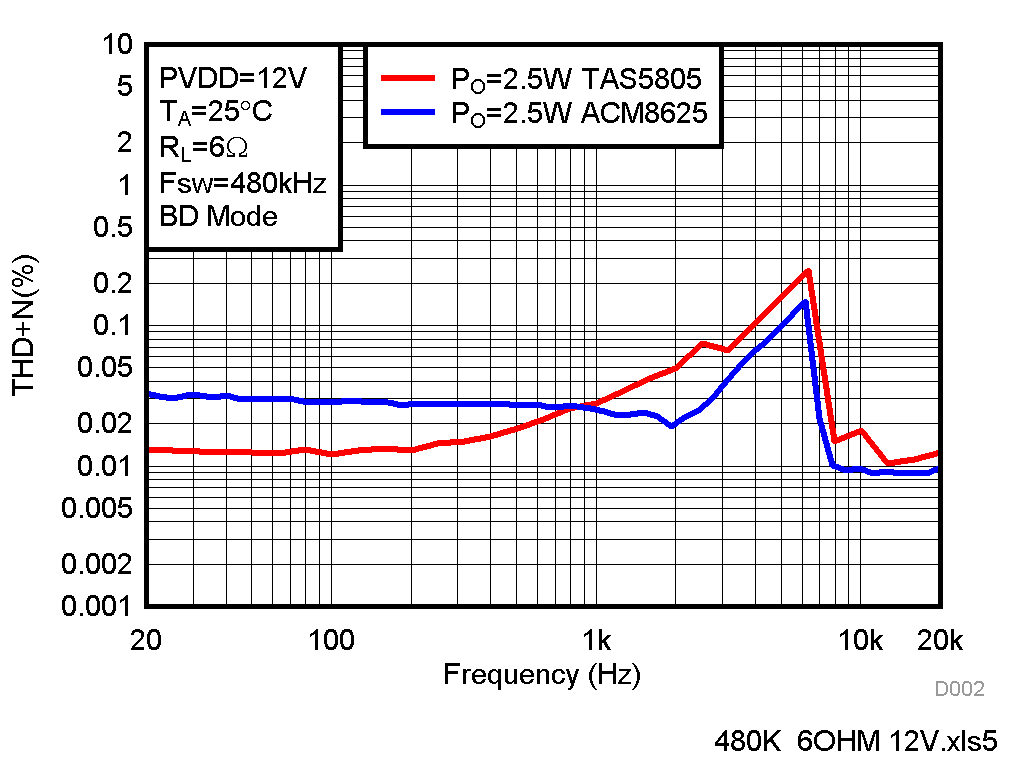

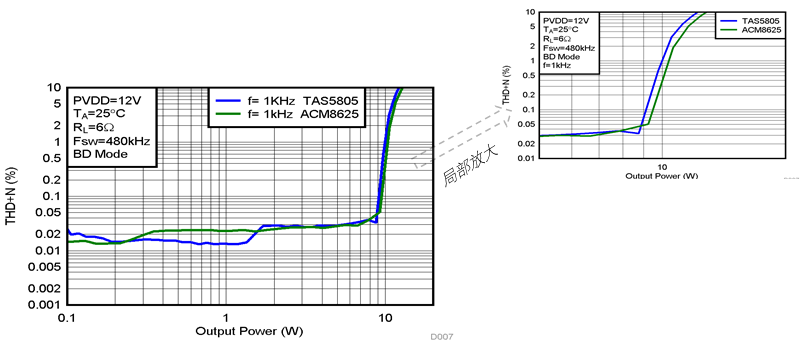

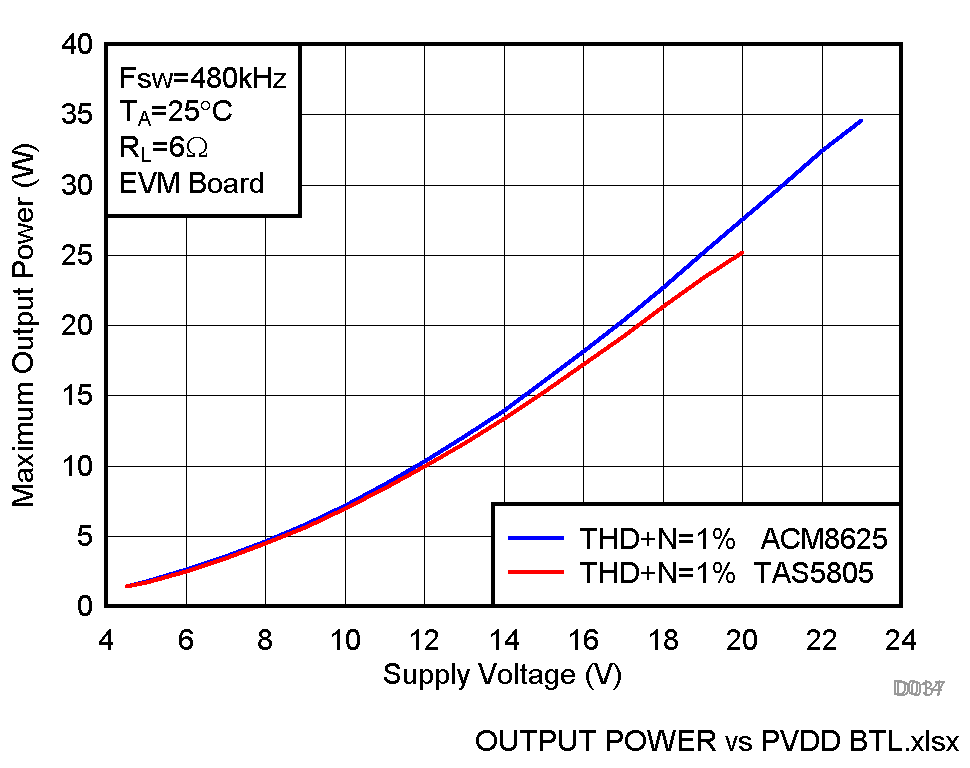

    TAS5805这颗更是中功率段比较好的选择,基本工具都有,也赢得了市场的认可。只是目前这个共需行情下,加上TI对国际客户的侧重支持,导致国内很多客户比较受伤。对于受伤的客户,可以试试苏州至盛半导体推出的ACM8625这颗料,性能上不打折,珍贵的是有了很多实用性的创新,符合本土化的要求。


  NS4168是一款支持I2S数字音频信号输入,输出具有防失真功能,2.5W单声道D类音频功率放大器。NS4168特别适用于对功耗敏感而产生干扰的环境。比如蓝牙音响,WiFi音响,平板电脑等。
    在这些应用环境中,系统噪声能够破坏发送至放大器的小模拟信号,而I2S标准是以数字的方式发送至音频放大器,从而显著降低噪声源对所传输音频的影响。另外还避免了MCU主控芯片内置音频解码DAC所带来的噪声,最终获得较高的信噪比以及较小失真度。无需使用输入耦合电容,通过CTRL管脚检测一线脉冲选择内部输入高通滤波器的转折点以匹配不同喇叭。PCB布线无需精心考虑音频功放的布局以及走线,外围更简洁,调试更方便。
    NS4168 其独特的防失真功能可以有效防止输入信号过载、电池电压下降导致的输出信号失真,同时可以有效保护在大功率输出时扬声器不被损坏。
    NS4168 采用高效率、低噪声调制方案,无需外部LC输出滤波器。闭环多级调制器设计保留了纯数字放大器高效率的优势,同时又具有极佳的PSRR和音频性能。与其它D类架构相比,采用扩频脉冲密度调制可提供更低的电磁辐射。NS4168在5V的工作电压时,能够向4?负载提供2.5W的输出功率。
    NS4168为单声道音频功放。左右声道选择通过CTRL管脚电平设置。立体声产品可选用两个芯片,非常灵活。
    NS4168内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。
    NS4168提供ESOP8封装,额定的工作温度范围为-40℃至85℃。
