LED串中升压电源调节电流的示例

发布日期:2022-10-21 点击次数:1663
    在此配置中,外设配置为产生大多数电流模式的固定频率电源。COG是互补输出发生器。其功能是通过上升沿和下降沿输入构成的可编程死区生成互补输出。CCP配置为生成可编程的频率上升沿。当电流超出斜率补偿器的输出时,比较器C1生成下降沿。CCP可与C1结合来产生占空比。一些拓扑(如升压、反激或SEPIC)需要占空比。运放OPA用于提供反馈和补偿。图中由DAC为运放提供参考电压,但如果不需要可编程电压,固定电压参考(FVR)也可用于为运放提供参考电压。斜率补偿器可通过比较器或COG复位。其工作原理是使用可编程灌电流来使预充电到其输入(此例中为OPA)所设置电平的电容衰减。这种电源配置非常易于使用。下面是LED串中升压电源调节电流的示例。

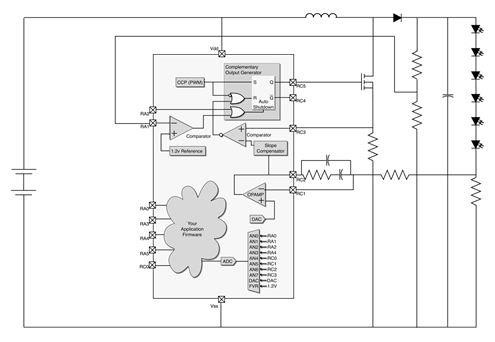

升压LED电源示例
    构建并测试硬件后,只需实现一些基本功能便可增加智能,如下所示:

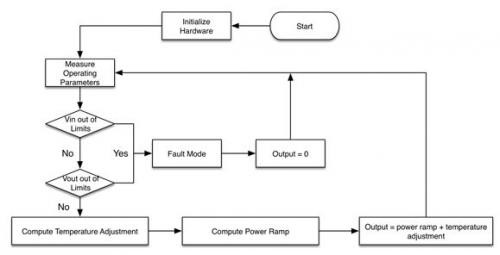

LED驱动器流程图

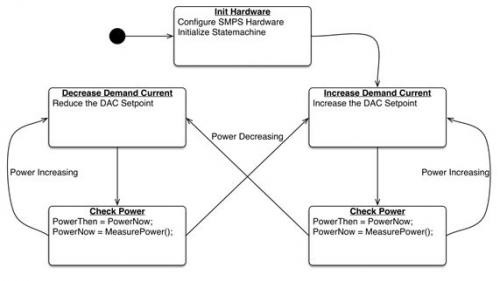

功率点状态机

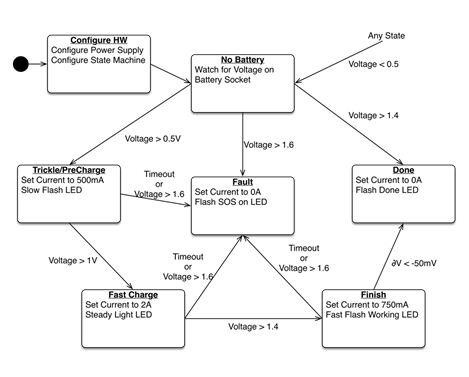

电池充电器状态机


结论
    向电源添加得到的终结果远比单独使用器件时强大。集成可采用如下几种形式:仅将MCU接入现有SMPS设计,通过高性能dsPIC建立全数字SMPS,或使用混合信号MCU将模拟SMPS功能与MCU集成到单个芯片上。
