简化BLDC电机控制设计

发布日期:2022-06-06 点击次数:2142
作者:Miguel Mendoza

    从有刷电机转向无刷电机的趋势越来越大,尤其是在开发节能型电池供电系统时,因为 BLDC 电机比传统的有刷电机具有许多优势。虽然 BLDC 电机更复杂,但我们通常会在更小的尺寸下看到更高的功率效率、更少的辐射热和更大的扭矩,而不会影响稳健性或可靠性。更不用说没有任何刷子需要担心更换。

    全新 RAJ306000 系列电机驱动 IC 通过将控制器、功率级和电源管理模块集成在一个封装中,进一步简化了电机驱动设计。这些电机驱动 IC 还提供额外的功能,例如双升压电荷泵、BEMF 检测电路、电流检测和自对准死区 (SADT) 发生器电路。我们专门设计了新的RAJ306001和RAJ306010,以减少 BOM 和整体电路板尺寸,同时提高电机驱动器的整体性能。外部 MOSFET 用于允许设计人员为其系统选择合适的功率电平。

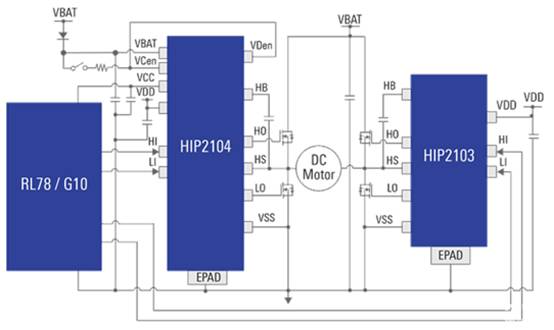

双向有刷电机控制电路



使用 RAJ306001 的 BLDC 电机电路

    RAJ306000 系列集成了 RL78/GIF MCU,使我们能够利用已在市场上使用和验证多年的电机控制固件。通过提供软件灵活性以及增强的硬件功能,这些电机驱动 IC 能够支持具有不同功率和性能要求的许多不同应用。

    例如,在无线真空应用中,需要高转速来移动大量空气以产生更大的气流和真空吸力。在客户评估和我们自己的测试中,RAJ306000 电机驱动 IC 已驱动高达 90K RPM 的单极电机。

     在电动工具应用中,这些设备支持这些系统所需的复杂电机控制算法。当电机完全停止时,电动工具必须在高扭矩条件下启动。他们还必须处理需要快速响应时间的大负载变化,以保持一致的 RPM。

     如今,即使是使用 120 度电机驱动算法的低成本、大批量应用也正在转向矢量控制和 FOC 驱动。由于 RAJ306000 电机驱动系列具有 MCU,因此它可以适应新趋势并提供可用的最新软件。
