为智能可听戴式设备选择音频放大器

发布日期:2022-06-04 点击次数:2125
    “音频放大器”(audioamplifier)是插入耳内或置于耳后的智能可听戴式设备(hearabledevices;无论是有线的还是无线)之主要组成部份。

    针对听戴式装置设计,类比电路透过麦克风转换声音,进行放大和调节后,再将其发送到微控制器(MCU),让MCU进一步调节并过滤讯号,最后驱动微型扬声器,将讯号传送至耳膜。基于微处理单元(MPU)的数位处理可以促进背景杂音和声学反馈消除,增强语音效果,并提供自动增益控制(AGC)。

图1:方块图中显示听戴式装置设计的基本建构模组。(来源:TexasInstruments)

    音频放大器采用线性模式的电晶体来形成输出电压,该输出电压可说是输入电压的可缩放版本。

    音频系统通常使用A类(classA)、B类(classB)和AB类(classAB)放大器。但是,对于微型的听戴式装置,B类和AB类放大器由于功耗很大,因此并不是务实的选择。只要设计工程师能够确保在放大器的线性范围内操作,为前置放大器(pre-amp)选择一款有助于降低失真的A类放大器似乎才是理想的选择。

    A类放大器具有低失真和回音。问题在于,当使用小型电池时,A类放大器的能耗较高,动态范围也不大。因此,A类放大器的高能效版本——H类(classH)前置放大器或许会是更好的选择。

    然而,实际上,D类放大器正逐渐成为听戴式设计的最佳选择。早在1958年即已被提出的D类放大器,其功耗比上述的放大器更少得多了。因此,D类放大器更具有能源效率,并因而延长了电池寿命。

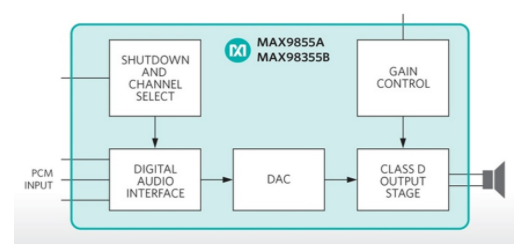

图2:数位输入的D类放大器让系统设计几乎得以随插即用。(来源:MaximIntegrated)

    更重要的是,D类放大器无需使用数位类比转换器(DAC)的需求,因而能够直接驱动扬声器。声音不必经过数位处理,因此,放大后的声音更清晰、更自然,也更悦耳。

    在将更具功效的放大功能带到听戴式装置等小型装置方面,D类放大器显然扮演着至关重要的角色。医疗助听器正是D类放大器的电源效率和低杂讯特性得以大显手的另一项设计前线。
