带您了解CST8002D音频功放芯片使用注意事项

发布日期:2022-02-14 点击次数:2324
     CST的描述:矽源特科技是中文名,ChipSourceTek是英文名,公司下属产品命名有CST,ZH,XYT等,以CST来说,C是Chip第一个字母,S是Source第一个字母简写,T是Tek第一个字母,
    矽源特科技ChipSourceTek推出的CST8002D是一颗带关断模式的音频功放IC,芯片在 5V 输入电压下工作时,负载( 3Ω)上的平均功率为3W,且失真度不超过10%。而对于手提设备而言,当VDD作用于关断端时,CST8002D 将会进入关断模式,此时的功耗极低。CST8002D的应用电路简单,只需极少数外围器件;CST8002D输出不需要外接耦合电容或上举电容和缓冲网络;CST8002D采用SOP8封装,特别适合用于小音量、小体重的便携系统中;CST8002D可以通过控制进入关断模式,从而减少功耗;CST8002D工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益,方便应用。
    CST8002D的工作电压VDD=5V,RL=3Ω,Po=3W,THD+N≤10%宽工作电压范围1.8V—5.5V,优异的上掉电POP声抑制,无需输出耦合电容、自举电容和缓冲网络,单位增益稳定,CST8002D采用SOP8封装
     CST8002D应用于有声玩具 ,安防监控系统,低压音响系统,蓝牙音箱

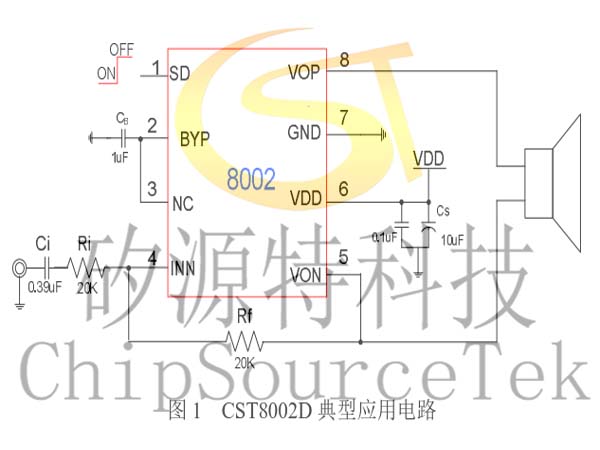

注: 以上应用图中元件说明:
Ci:隔直电容,采用 0.39µF或更小的,进一步消除咔嗒-噼 噗声和从输入端耦合进入的噪声。
Cs:电源去耦电容,采用足够低ESR的电容(小于 1µF),当VDD=5V时,为更好的滤除低频噪声,建议另加一个低ESR电容(不小于 10µF)。去耦电容离VDD管脚越近越好,保持 1.5mm之内。
CB : BYPASS端口输出VDD/2 电压,通过电容CB (1µF)接地以保证稳定性。
