单节充电管理

ME4059

    ME4059是一款具有恒流恒压充电模式的锂电池充电管理芯片。可以对单节(4.2V/4.34)锂电池进行快速高效地充电。其采用电流模式 PWM 降压型开关控制结构,为锂电池快速充电提供了微型、简单且高效的解决方案。ME4059内置防倒灌功能,所以实际应用不需要输入端接二极管防倒灌。大大降低了系统成本。
    ME4059由外部 Sense 电阻设定出高精度的充电电流,内部由分压电阻和精准的参考电压将电池的浮充电压设定在 4.2V/4.34V 同时具有高达±1%的精度。当输入电源去掉后,芯片会自动进入低电流休眠模式,电池的漏电流低至 1μA。ME4059提供eSOP8封装。
    ME4059概述:
        ME4059是一款具有恒流恒压充电模式的锂电池充电管理芯片。可以对单节(4.2V/4.34)锂电池进行快速高效地充电。其采用电流模式 PWM 降压型开关控制结构,为锂电池快速充电提供了微型、简单且高效的解决方案。
        ME4059内置防倒灌功能,所以实际应用不需要输入端接二极管防倒灌。大大降低了系统成本。芯片内置过压保护功能,当芯片的 VIN 电压超过 6V 之后,芯片关闭,此时芯片的 VIN 端可耐压 10V。
        ME4059由外部 Sense 电阻设定出高精度的充电电流,内部由分压电阻和精准的参考电压将电池的浮充电压设定在 4.2V/4.34V 同时具有高达±1%的精度。当输入电源去掉后,芯片会自动进入低电流休眠模式,电池的漏电流低至 1μA。当充电周期结束后,如果单节电池电压降到4.1V/4.15V 后,芯片将自动重新对电池进行充电。
        ME4059提供eSOP8封装。

    ME4059特性:
    输入电源电压工作范围:4.7V-5.5V
    内置防倒灌功能
    内置过压保护,芯片输入端耐压10V
    内置软启动,防止上电瞬间的大电流过冲
    高效电流模式PWM降压型开关控制结构
    充电结束时电流检测输出
    采用固定开关频率以保证最小的噪声
    ±1%的充电电压(4.2V/4.34V)精度
    自动再充电
    输入电源去除自动进入休眠模式
    电池电压较低时自动进入涓流充电模式
    采用低ESR的陶瓷电容输出稳定
    电池温度检测
    ME4059提供eSOP8封装

    ME4059应用:
    充电设备
    便携式笔记本电脑
    手持设备

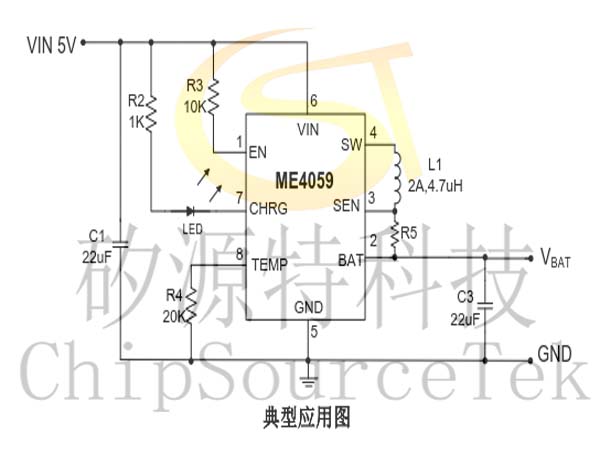

    ME4059典型应用原理图:

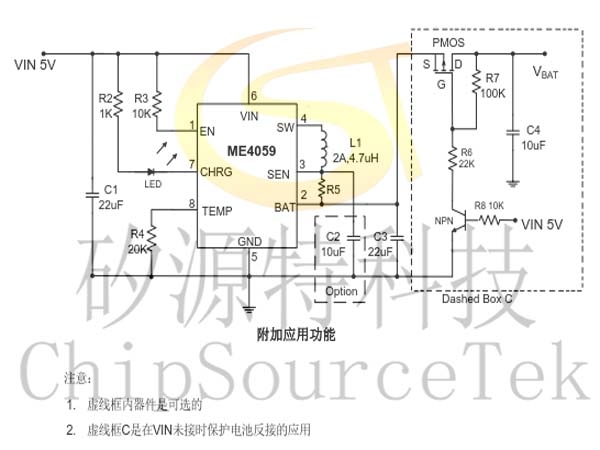

    ME4059附加应用图:

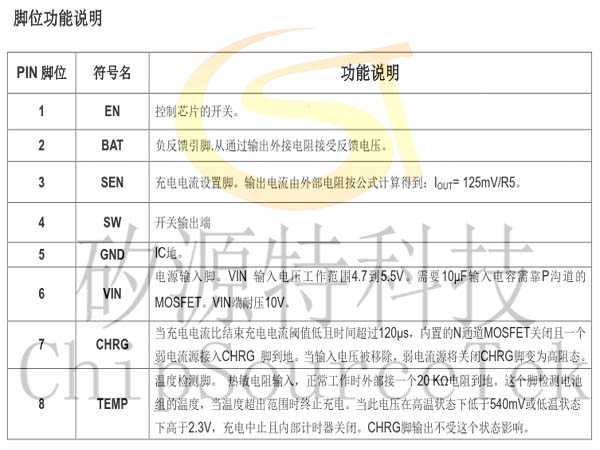

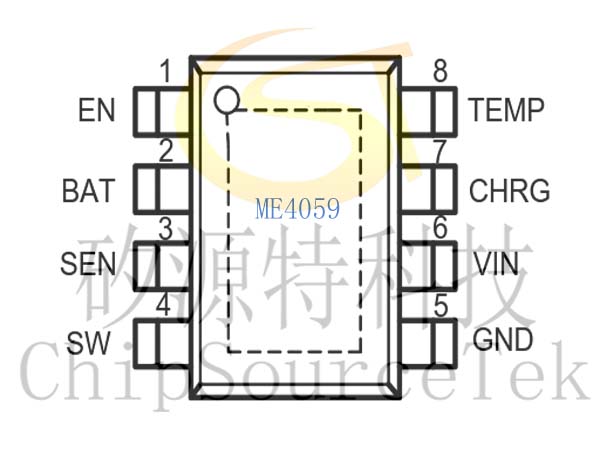

    ME4059引脚脚位示意图:

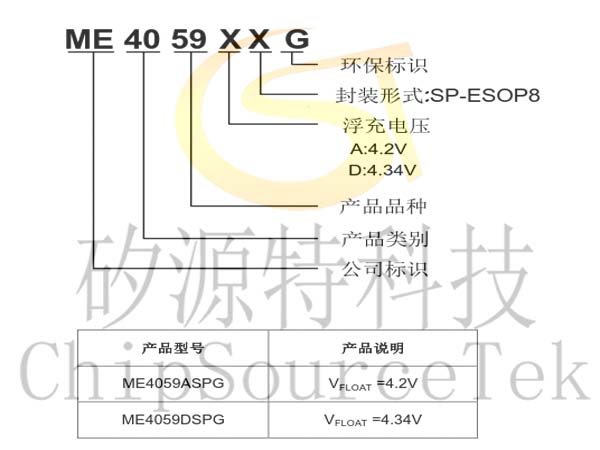

    ME4059订购信息:
