Comparison test between TC8002D and CST8002D

Time:2021-11-02 Views:2784

TC8002D产品与CST8002D对比测试



测试条件:供电电压5V  负载阻抗4欧姆  采用同一测试PCB板测试

测试设备:音频分析仪ATS-2  直流稳压源PS305 水泥电阻4 万用表 示波器

测试人员:张志明

5V下万用表测试TC8002D静态电流12.18毫安,CST8002D静态电流9.32毫安。

输出功率测试

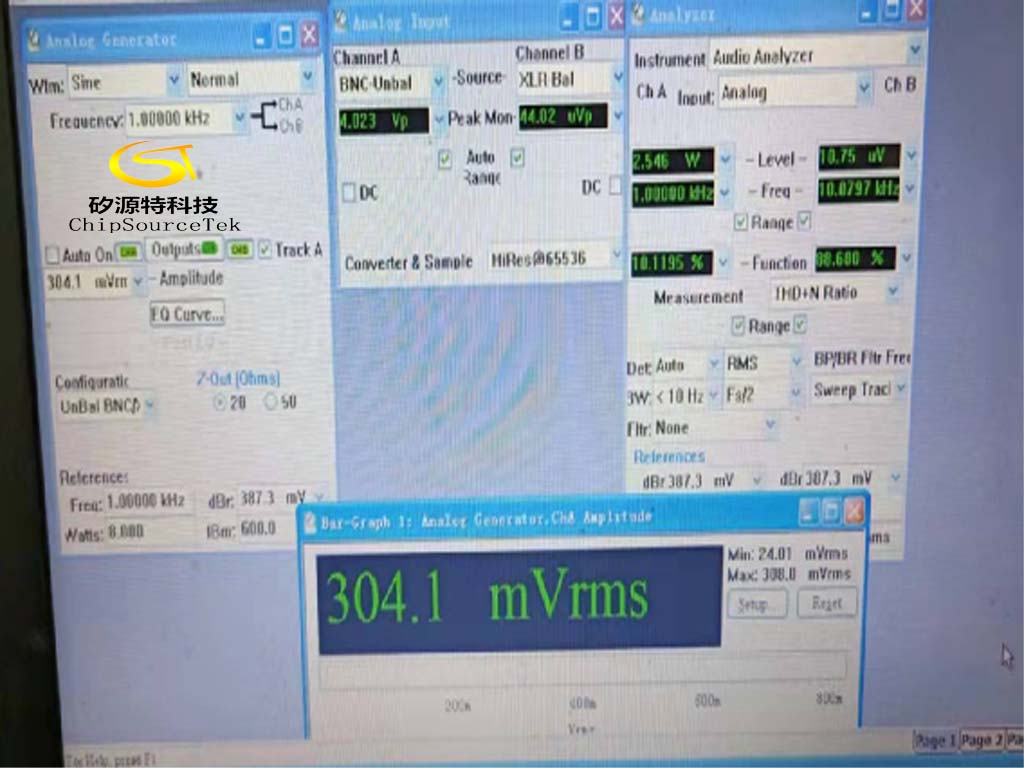

TC8002D产品5V 4OHM 10% THD时输出功率为2.55瓦,如下图所示:

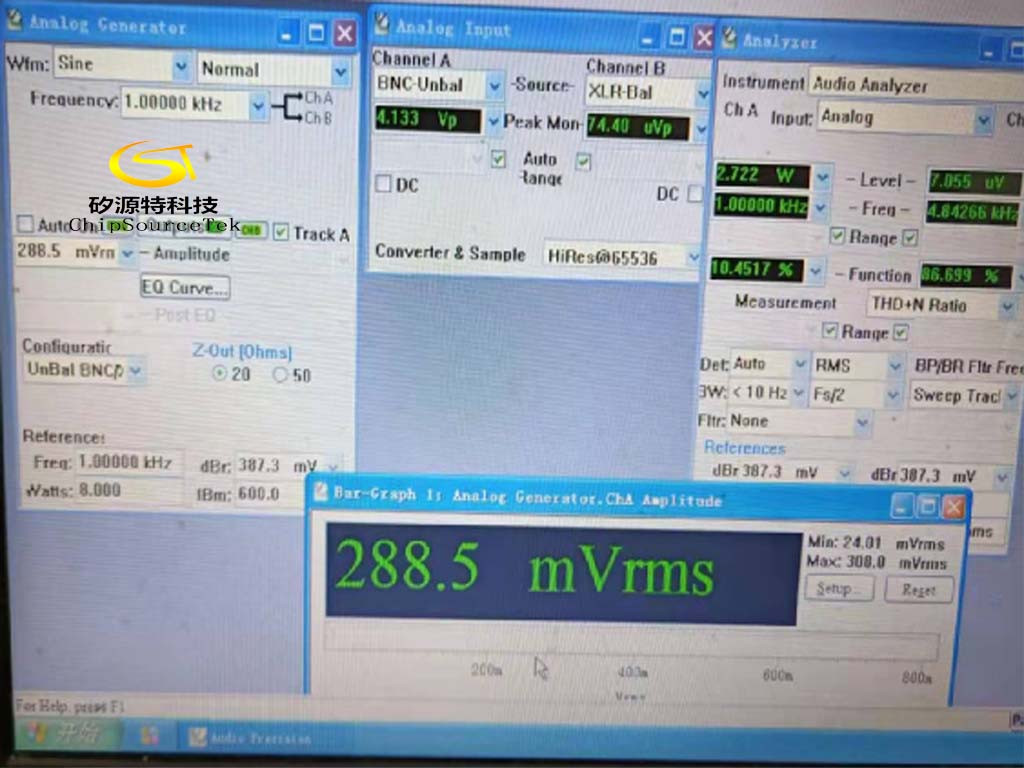

CST8002D产品5V 4OHM 10% THD时输出功率为2.72瓦,如下图所示:




谐波失真+噪声(THD+N)测试

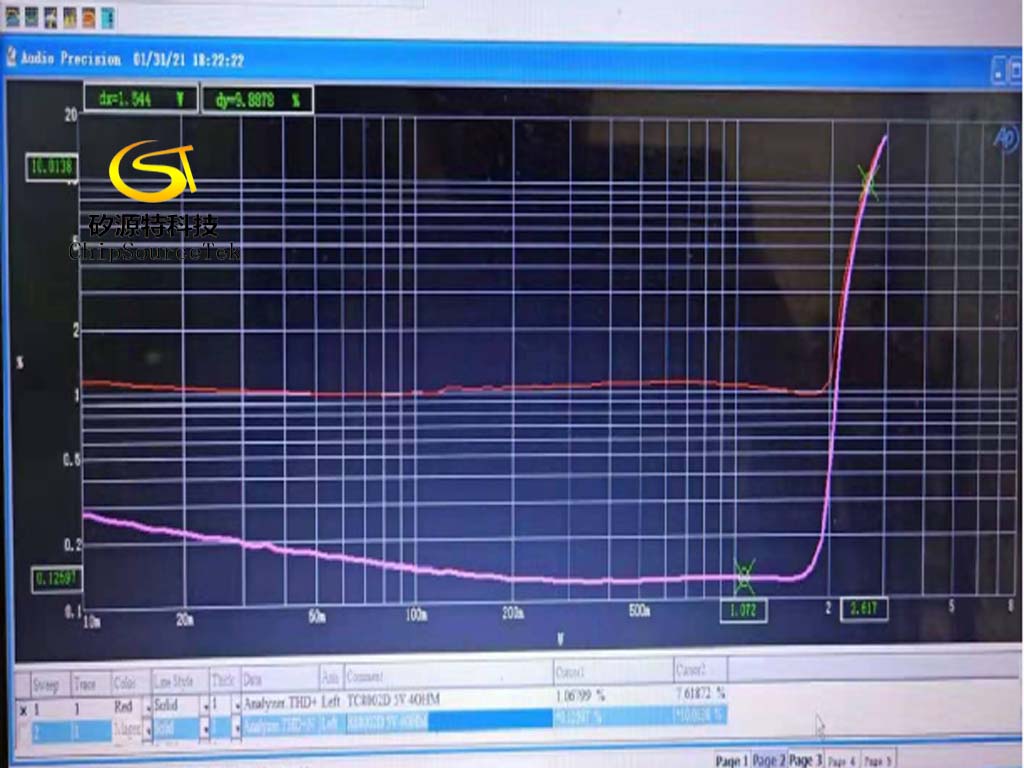

两个产品谐波失真+噪声(THD+N)测试曲线如下图所示:



图中上面红色曲线为
TC8002D谐波失真+噪声(THD+N)曲线,谐波失真+噪声(THD+N)比较大,基本都在1%以上。用示波器观察,发现该产品存在交越失真的情况。



图中下面粉色曲线为CST8002D谐波失真+噪声(THD+N)曲线,谐波失真+噪声(THD+N)良好,基本都在0.1%左右。用示波器观察,无交越失真的情况。



输出噪声测试

TC8002D产品A加权的输出噪声为41.41微伏,如下图所示:

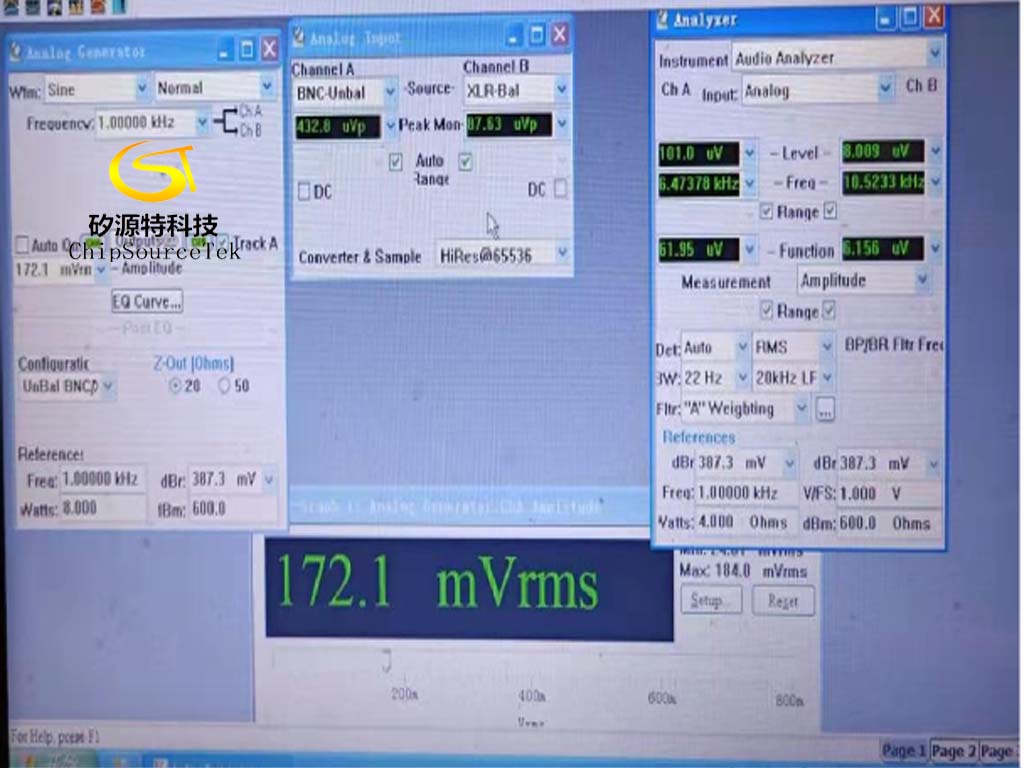

CST8002D产品A加权的输出噪声为61.95微伏,如下图所示:



信噪比测试

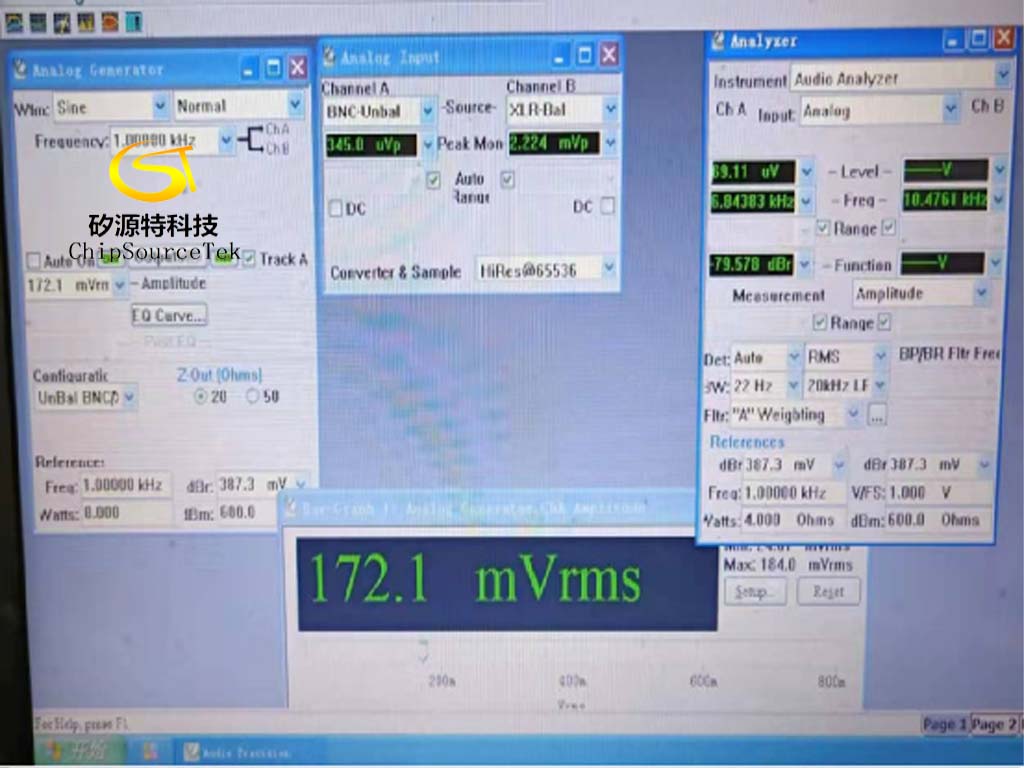

TC8002D产品输出功率1瓦时信噪比-79.58dB,如下图所示:

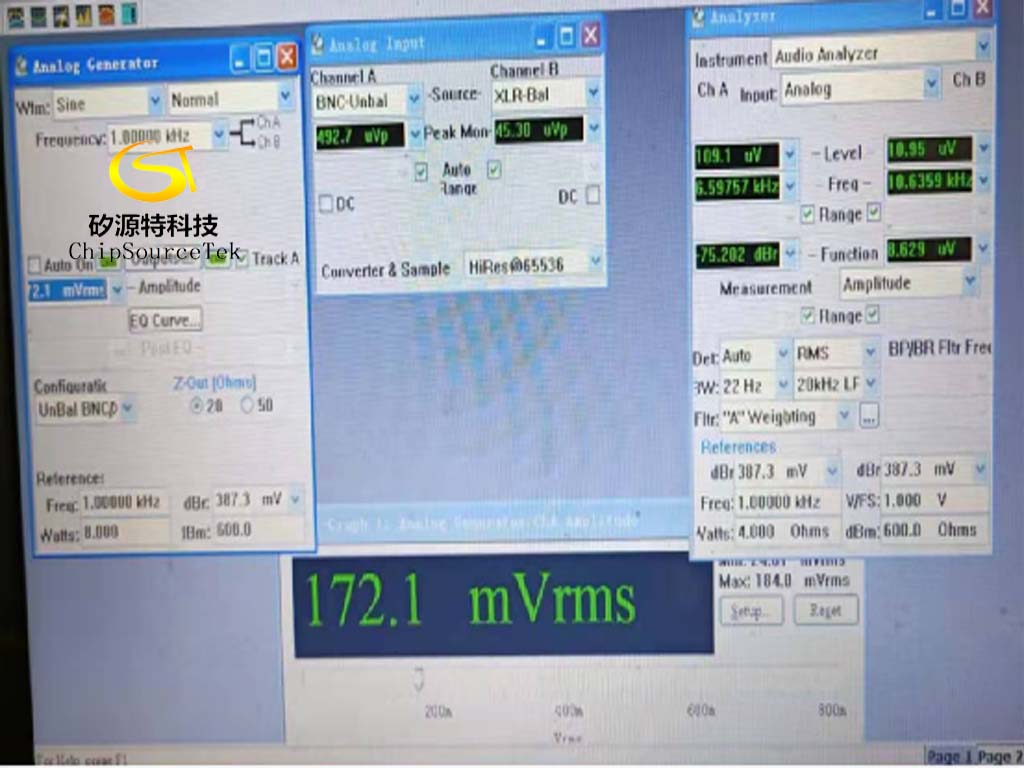

CST8002D
产品输出功率1瓦时信噪比-75.202dB,如下图所示:




5
对比分析

TC8002D产品与CST8002D对比测试结果来分析,TC8002D输出功率略小一些,谐波失真+噪声比较大,存在交越失真。输出噪声和信噪比两款产品接近。CST8002D谐波失真+噪声很小,性能良好。
