Motor drive

FM116C

    FM116C是专为驱动小电流直流马达而设计的集成电路,该采用 SOT23-6封装。FM116C电路采用H桥结构, 内置功率MOSFET开关,可实现对负载直流电机正转、反转、刹车以及待机四个功能的控制,刹车功能能使负载电机快速停止转动,待机功能使电路静态功耗极低( 小于1uA)。

    FM116C 电路内置低阻功率 MOSFET 开关,在 300mA负载电流条件下,电路产生的压降 500mV,功耗为 150mW。FM116C内置带迟滞效应的热保护功能(TSD)。27℃,VDD=4V 条件下FM116C持续最大输出电流为600mA。受封装散热能力的影响随着环境温度的升高,最大持续输出电流必须适当降低。

    FM116C概述:
        FM116C是专为驱动小电流直流马达而设计的集成电路,该电路采用 SOT23-6 微型封装,为对空间敏感的系统设计提供理想选择。
        电路采用 H 桥结构, 内置功率 MOSFET 开关,可实现对负载直流电机正转、反转、刹车以及待机四个功能的控制,刹车功能能使负载电机快速停止转动,待机功能使电路静态功耗极低( 小于1uA)。
        电路内置低阻功率 MOSFET 开关,在 300mA负载电流条件下,电路产生的压降 500mV,功耗为 150mW,在 SOT23-6 封装允许的范围之内,电路可长时间持续工作。
        FM116C内置带迟滞效应的热保护功能(TSD)。27℃,VDD=4V 条件下FM116C持续最大输出电流为600mA。受封装散热能力的影响随着环境温度的升高,最大持续输出电流必须适当降低。
        FM116C提供SOT23-6封装

    FM116C特点:
    内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器
    有正转/反转/停止/刹车四个功能
    低待机电流 (typ.0.1uA)
    宽工作电压范围,适用于锂电池供电(2.5V~5V)
    500mA 电流输出能力(VDD=4V,RL=5Ω)
    FM116C内置带迟滞效应的热保护功能 (TSD)
    CMOS 输入,输入无需额外限流电阻
    FM116C提供SOT23-6封装

    FM116C产品应用:

    玩具直流电机驱动
    遥控玩具飞机尾翼马达驱动
    遥控玩具飞机舵机马达驱动

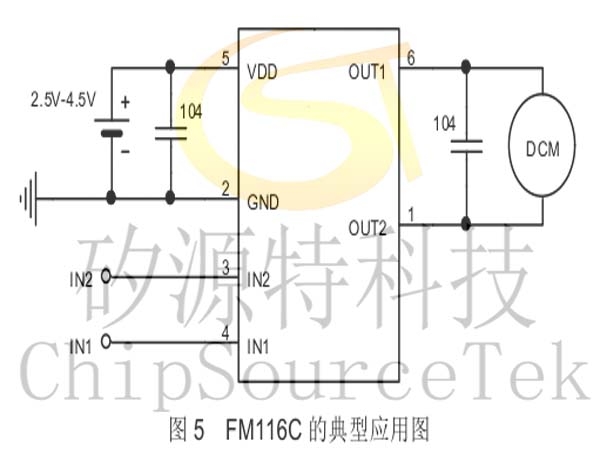

    FM116C典型应用电路图:

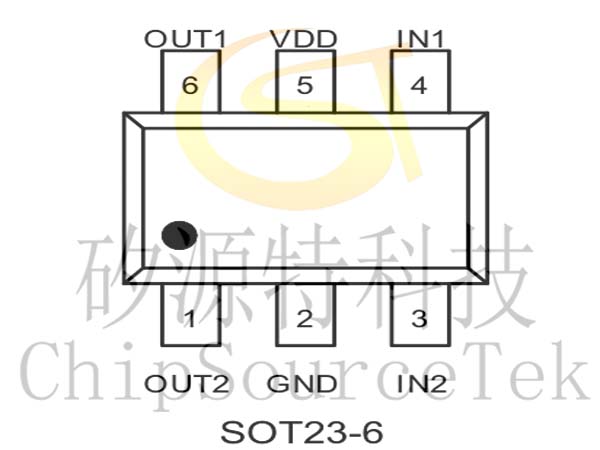

    FM116C引脚示意图及说明:
    序号
    引脚名称
    输入/输出
    引脚说明
    1
    OUT2
    O
    反转驱动输出端
    2
    GND
    --
    接地端
    3
    IN2
    I
    反转控制信号输入端
    4
    IN1
    I
    正转控制信号输入端
    5
    VDD
    O
    接电源端
    6
    OUT1
    O
    正转驱动输出端

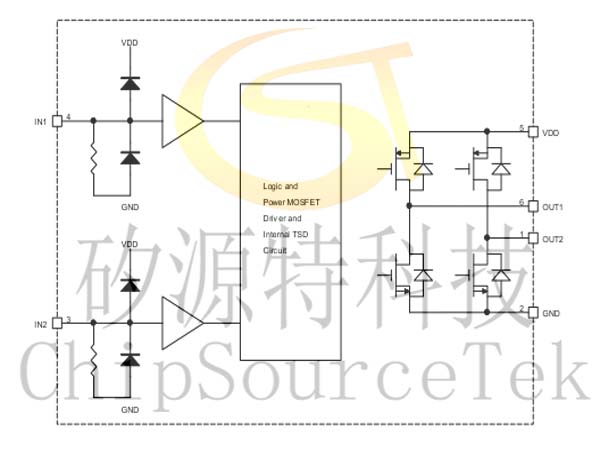

    FM116C内部功能模块:



    FM116C功能描述:
    逻辑真值表
    IN1
    IN2
    OUT1
    OUT2
    功能
    L
    L
    Z
    Z
    待机(停止)
    H
    L
    H
    L
    正转
    L
    H
    L
    H
    反转
    H
    H
    L
    L
    刹车

    FM116C绝对最大额定值
    (TA=25℃)

    参数

    符号

    单位

    电源电压

    VDDMAX

    6.5

    V

    最大外加输出电压

    VOUTMAX

    VDD

    V

    最大外中输入电压

    VINMAX

    VDD

    V

    峰值输出电流

    IOUTMAX

    0.8

    A

    最大持续输出电流

    IOUTC

    0.60

    A

    最大功耗



    0.6

    W

    结温到环境热阻

    θJA

    220

    /W

    工作温度范围

    Topr

    -20~+85

    结温

    TJ

    150

    储存温度

    Tstg

    -55~150
