CLASS AB/D Switchable Power Amplifier

CS8508E

    CS8508E是一款高效率,超低EMI、8.0W单声道音频放大器。在电源电压为7.4V的情况下,CS8508E可以为4欧的负载输出6.8W的功率。
    CS8508E在D类模式下,无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本,而且也简化了设计。2.5~8.8V宽电压工作范围,D类模式高达90%的效率,,AB类D类模式可切换的Ω 的负载输出6.8W的功率。在D类模式下快速的启动时间和纤小的封装尺寸使得CS8508E成为双节锂电池在串联的电源供电情况下最适用的音频功放。
    CS8508E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
    CS8508E提供了纤小的ESOP8L封装类型供客户选择。
    CS8508E概述:
        CS8508E是一款高效率,超低EMI、8.0W单声道音频放大器。在电源电压为7.4V的情况下,CS8508E可以为4欧的负载输出6.8W的功率。CS8508E在D类模式下,无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本,而且也简化了设计。2.5~8.8V宽电压工作范围,D类模式高达90%的效率,,AB类D类模式可切换的Ω 的负载输出6.8W的功率。在D类模式下快速的启动时间和纤小的封装尺寸使得CS8508E成为双节锂电池在串联的电源供电情况下最适用的音频功放。
        CS8508E的全差分架构和极高的PSRR有效地提高了对RF噪声的抑制能力,并且省去了传统音频功放的BYPASS电容。
        CS8508E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
        CS8508E提供了纤小的ESOP8L封装类型供客户选择,其额定的工作温度范围为-40℃至85℃。

    CS8508E特性:
    输出功率----D类模式
    VDD = 8.5V,THD+N=10%
        RL = 8 Ω 4.20W
        RL = 4 Ω 8.50W
    VDD = 5.0V,THD+N=1%
        RL = 8 Ω 1.50W
        RL = 4 Ω 2.65W
    输出功率----AB类模式
    VDD = 8.5V,THD+N=10%
        RL = 8 Ω 4.00W
        RL = 4 Ω 8.00W
    VDD = 5.0V,THD+N=10%
        RL = 8 Ω 1.30W
        RL = 4 Ω 3.00W
    工作电压范围:2.5~8.8V
    优异的“噼噗-咔嗒”(pop-noise)杂音抑制能力
    无需滤波的Class-D结构
    D类模式高达90%的效率
    高的电源抑制比(PSRR):在217Hz下为-80dB
    快速的启动时间 (2000ms)
    低静态电流 (3mA)
    低关断电流 (<0.1μA)
    过流保护,短路保护和过热保护
    ESOP8L符合Rohs标准的无铅封装

    CS8508E应用:
    多媒体音箱
    扩音器

    CS8508E订购信息:
    产品型号 封装形式 包装类型 数量
     CS8508E  ESOP8L  管装 100PCS

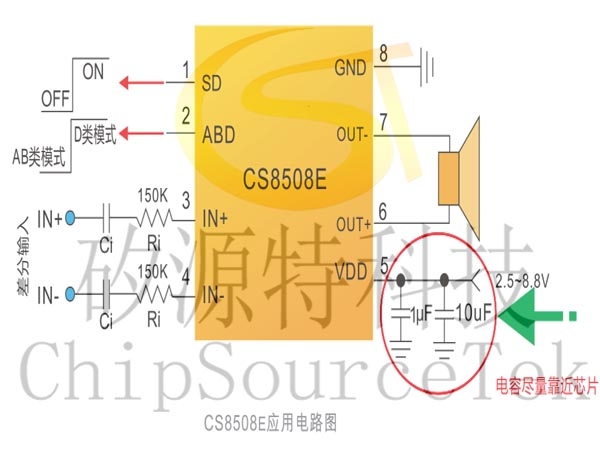

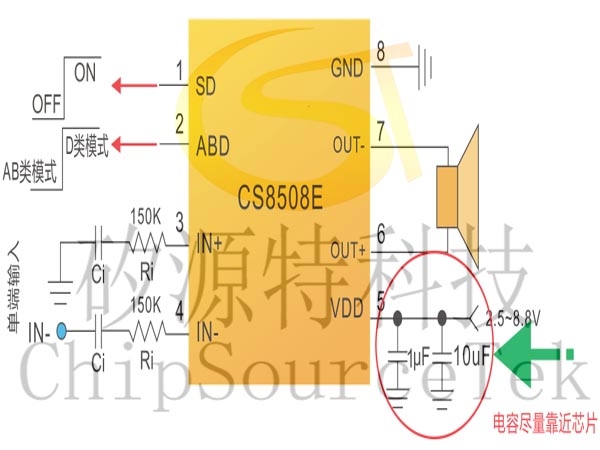

    CS8508E典型应用原理图:




    CS8508E引脚分布:


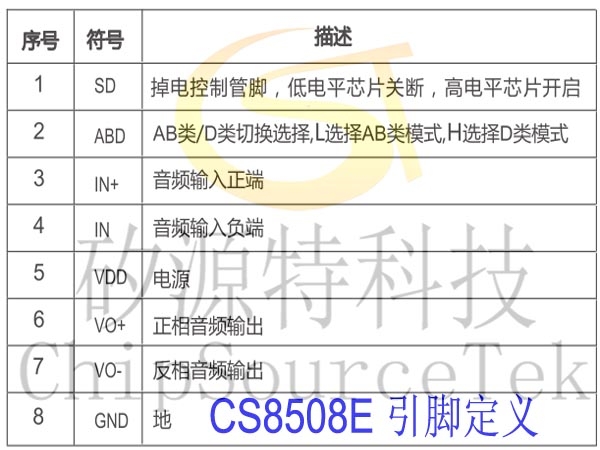

    CS8508E引脚定义:


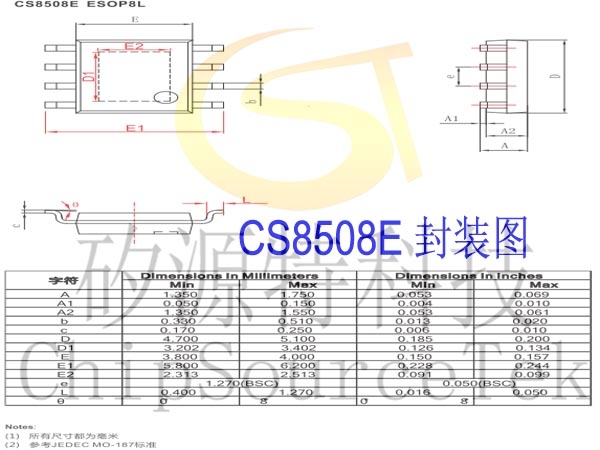

    CS8508E封装图:
