CLASS AB/D Switchable Power Amplifier

CS8573E

    CS8573E是一款带AB/D切换,双桥音频功率放大器芯片,采用6.0V 电源供电;在THD+N 等于10%情况下,能为一个4Ω 的负载提供4.5W 的连续功率。此外,当接立体耳机时,芯片可以单端工作模式驱动立体耳机。
    CS8573E双通道音频功率放大器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。
    CS8573E采用双通道设计使芯片具有了桥式联接扬声器放大和单终端立体耳机放大两种工作模式,简化了音频系统的外围电路设计。
    CS8573E内置了低功耗待机电路和过热保护电路,同时内置了杂声消除电路,可以消除芯片启动和关断过程中的咔嗒声或噼噗声。
    CS8573E提供了ESOP16L的封装形式。
    CS8573E概述:
        CS8573E是一款带AB/D切换,双桥音频功率放大器芯片,采用6.0V 电源供电;在THD+N 等于10%情况下,能为一个4Ω 的负载提供4.5W 的连续功率。此外,当接立体耳机时,芯片可以单端工作模式驱动立体耳机。
        CS8573E双通道音频功率放大器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。
        CS8573E采用双通道设计使芯片具有了桥式联接扬声器放大和单终端立体耳机放大两种工作模式,简化了音频系统的外围电路设计。
        CS8573E内置了低功耗待机电路和过热保护电路,同时内置了杂声消除电路,可以消除芯片启动和关断过程中的咔嗒声或噼噗声。
        CS8573E提供了ESOP16L的封装形式,额定的工作温度范围为-40℃至85℃。

    CS8573E特性:
    每通道输出功率(D类模式)
    PO at 10% THD+N, VDD = 6V
        RL = 8 Ω 2.30W(每通道)
        RL = 4 Ω 4.50W(每通道)
    PO at 10% THD+N, VDD =5V
        RL = 8 Ω 1.60W(每通道)
        RL = 4 Ω 3.20W(每通道)
    PO at 10% THD+N, VDD =3.6V
        RL = 8 Ω 0.90W(每通道)
        RL = 4 Ω 1.70W(每通道)
    每通道输出功率(AB类模式)
    PO at 10% THD+N, VDD = 6V
        RL = 8 Ω 2.00W(每通道)
        RL = 4 Ω 4.00W(每通道)
    PO at 10% THD+N, VDD =5V
        RL = 8 Ω 1.40W(每通道)
        RL = 4 Ω 2.80W(每通道)
    PO at 10% THD+N, VDD =3.6V
        RL = 8 Ω 0.80W(每通道)
        RL = 4 Ω 1.50W(每通道)
    工作电压范围:2.7V-6.2V
    “咔嗒声和噼噗声”抑制电路
    SE模式,RL=32Ω,输出平均功率75mW,THD(max)<0.1%
    低关断电流(<0.1μA)
    过流保护,短路保护和热保护
    ESOP16L的封装形式符合Rohs的无铅封装

    CS8573E应用:
    LCD-TV
    笔记本电脑
    数码相框
    USB接口的扬声器

    CS8573E订购信息:
    产品型号 封装形式 包装类型 数量
     CS8573E  ESOP16L  管装 50PCS

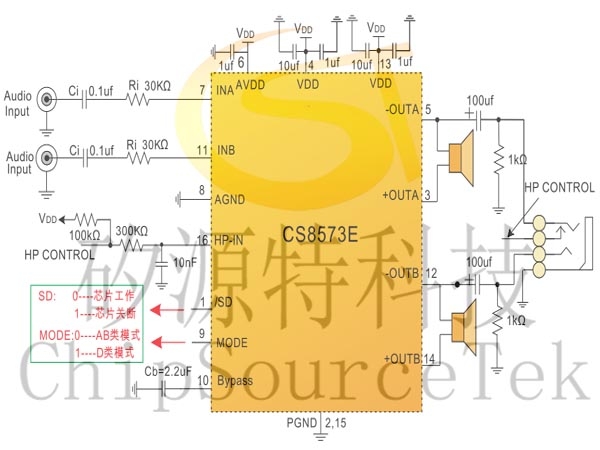

    CS8573E典型应用电路图:

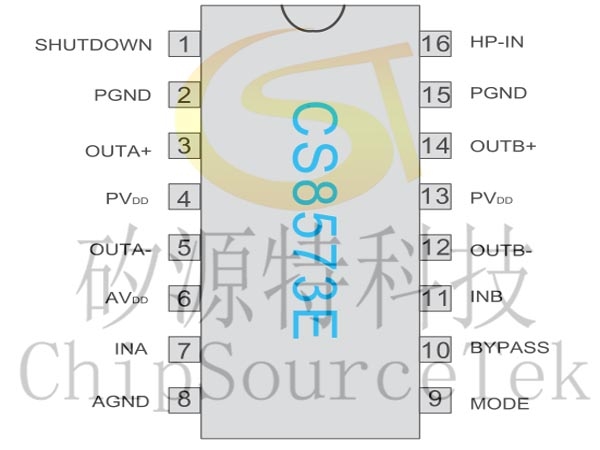

    CS8573E引脚分布:

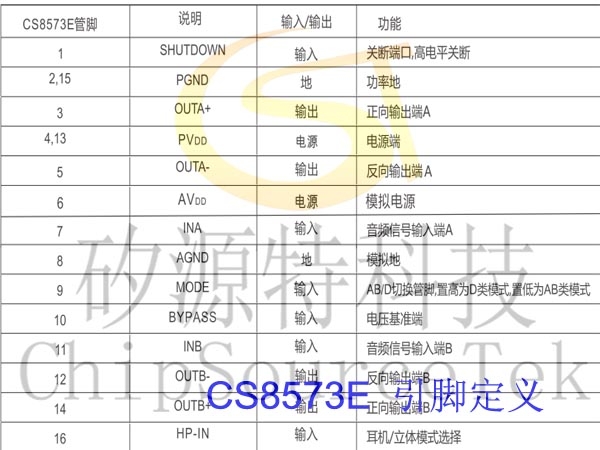

    CS8573E引脚定义:

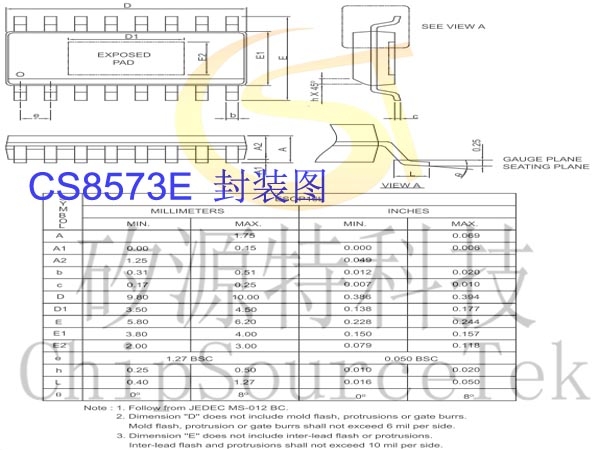

    CS8573E封装图:
