CLASS AB/D可切换功放

NS4160

    NS4160是一款带AB类/D类工作模式切换功能、超低 EMI、无需滤波器、5W单声道音频功放。
    NS4160内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。
    NS4160提供eSOP8 封装,额定的工作温度范围为-40℃至 85℃。
    NS4160概述:
        NS4160是一款带AB类/D类工作模式切换功能、超低 EMI、无需滤波器、5W单声道音频功放。通过一个控制管脚使芯片在AB类或者D类工作模式之间切换,以匹配不同的应用环境。
        即使工作在D类模式,NS4160采用先进的技术,在全带宽范围内极大地降低了EMI干扰,最大限度地减少对其他部件的影响。
        NS4160无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
        NS4160内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,高达90%的效率更加适合便携式音频产品。
        NS4160提供eSOP8 封装,额定的工作温度范围为-40℃至 85℃。

    NS4160主要特性:
    AB 类/D 类工作模式切换功能
    AB 类/D 类工作模式和低功耗关断模式通过一线脉冲控制,节省主控 GPIO
    5W 输出功率
    0.1%THD(1W 输出功率、5V 电源)
    优异的全带宽 EMI 抑制能力
    优异的“上电,掉电”噪声抑制
    高达 90%以上的效率(D 类工作模式)
    工作电压范围:3.0V~5. 5V
    过流保护、过热保护、欠压保护
    NS4160提供eSOP8封装

    NS4160应用领域:
    手提电脑
    台式电脑
    低压音响系统

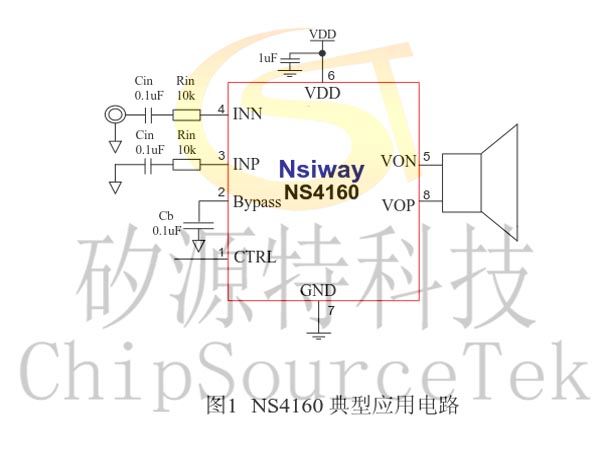

    NS4160典型应用电路图

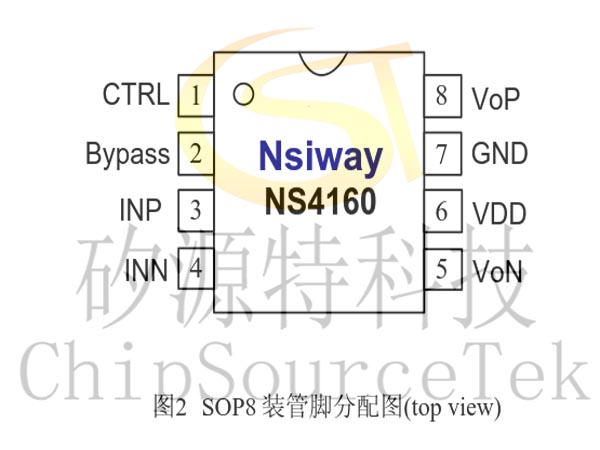

    NS4160管脚分配图:

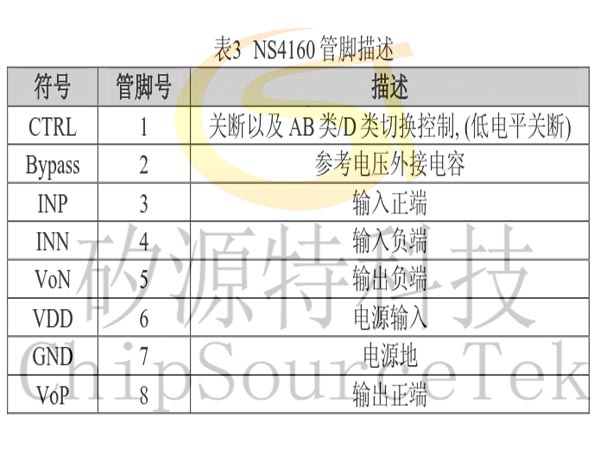

    NS4160管脚功能描述:



    NS4160

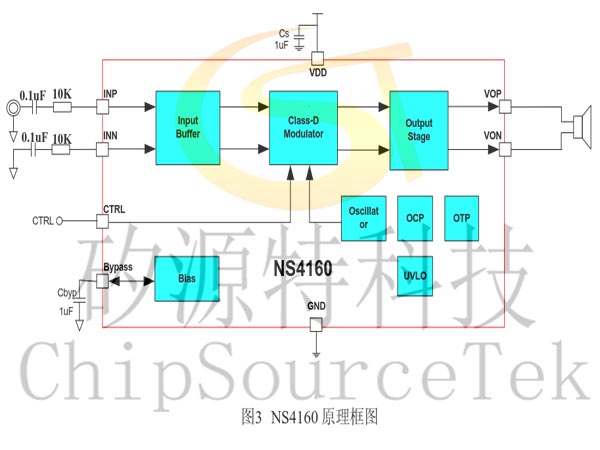

    原理框图:
