双节充电管理

CST5080F

CST5080F是SOP8封装,双节串联电池均衡充电管理芯片,内置最大1A线性充电和串并切换电路,可以实现给2串电池均衡充电.
    CST5080F概述:
        CST5080F是一款双节串联电池均衡充电管理芯片,内置最大1A线性充电和串并切换电路,可以实现给2串电池均衡充电.
        CST5080F具有完整的涓流充电(TC)、恒流(CC) 和恒压(CV)充电三种充电过程;涓流充电(TC) 阶段可预充电恢复完全放电的电池;恒流(CC)模 式下安全地提供降压快速充电;最后阶段恒压(CV)充电模式确保安全地达到电池满容量。
        CST5080F集成串并切换MOS,单路切换MOS的导通内阻150 mΩ,可以把双串电池切换成单节电池充电;切换MOS 的控制时序由硬件实现,切换可靠性高;
        CST5080F支持两串电池压差检测,如果2节电池电压压差大于30mV,就会先对电压低的电池充电, 保证双串电池充电的均衡;
        CST5080F支持一路LED充电状态指示引脚和两路电池状态指示引脚。当切换为对应的电池时,B1_SAT和B0_SAT会对应输出高电平,用于指示当前连接电池;
        CST5080F具有输入欠压保护功能,可以智能调节充电电流,自适应适配器负载能力,防止将适配器拉挂。
        CST5080F提供eSOP8封装。
    CST5080F特性:
        充满电压:4.2V,支持定制充满电压范围: 4.05V-4.4V(step=50mV)
        充电电流500mA,支持定制充电电流范围:  20mA-1A(step=20mA)。
        支持定制磷酸铁锂电池,充满电压范围:   3.5V-3.8V(step=50mV)
        ESD 4KV
        支持多种保护功能:IC过温保护,输入欠压保护,输入过压保护
        支持LED充电状态指示功能,支持恒流功能(可以省去LED限流电阻)
        待机低功耗,电池BAT耗电小于3uA
        切换时序硬件实现,可靠性高
        切换MOS耐压大于10V,支持耐负压
        两路状态指示输出引脚
        支持两串电池压差检测 ,实现均衡充电
        内置切换MOS,单路导通内阻150mΩ
        涓流电流为恒流电流的1/5
        充满停充检测电流为50mA
    CST5080F应用:
        两串锂电池充电应用

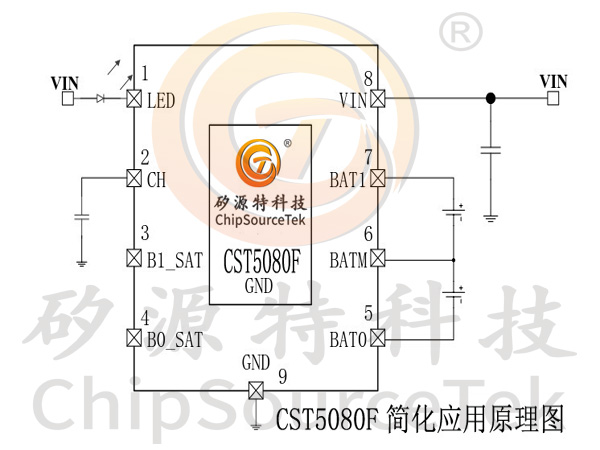

    CST5080F简化原理图:

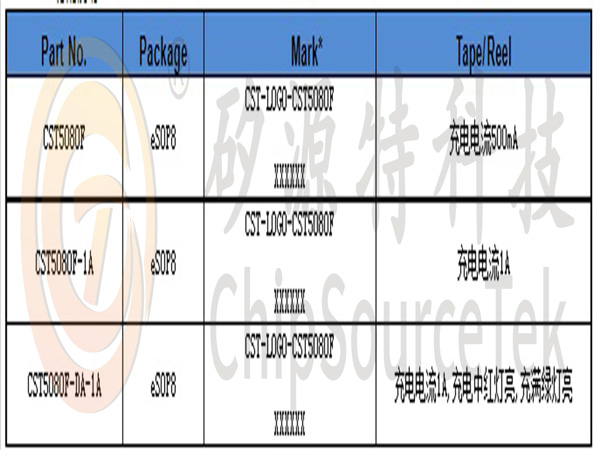

    CST5080F订购说明:

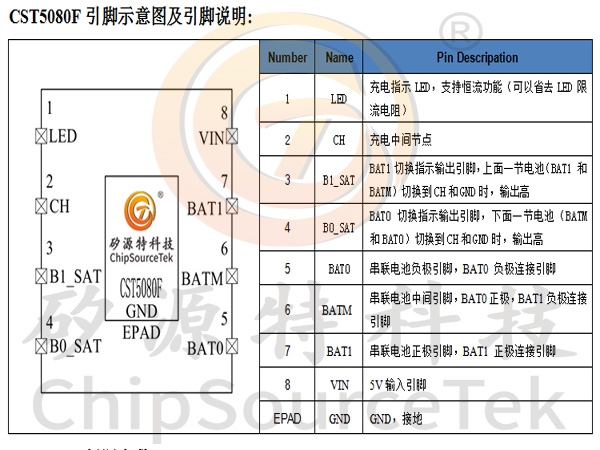

    CST5080F引脚示意图及引脚说明:

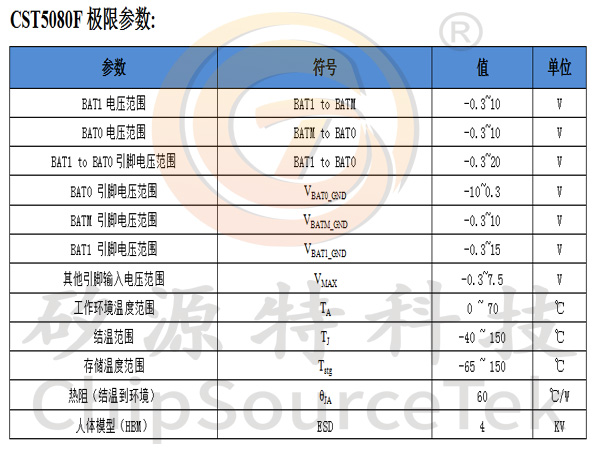

    CST5080F极限参数:

        *高于绝对最大额定值部分所列数值的应力有可能对器件造成永久性的损害,在任何绝对最大额定值条件下暴露的时间过长都有可能影响器件的可靠性和使用寿命

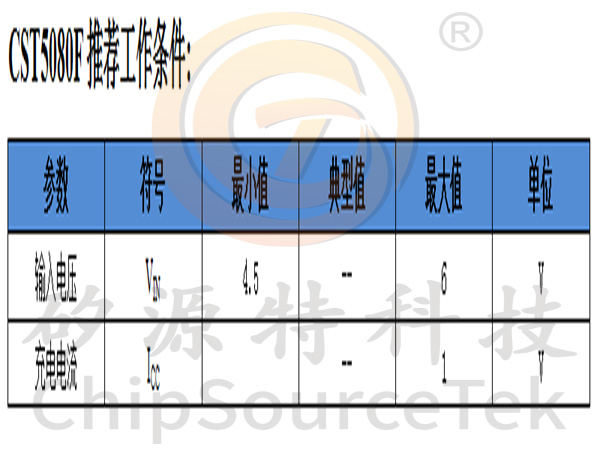

    CST5080F推荐工作条件:

        *超出这些工作条件,CST5080F工作特性不能保证。

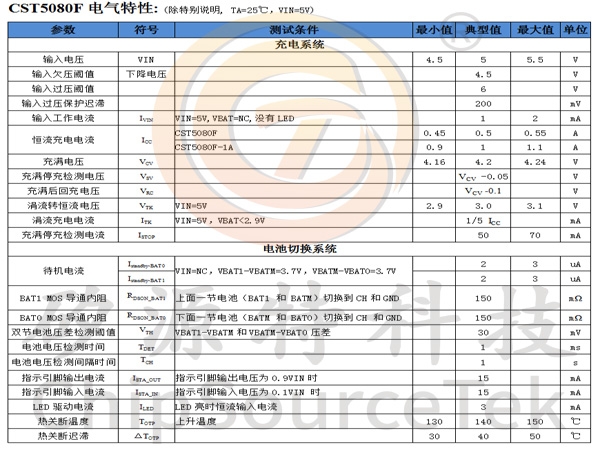

    CST5080F电气特性: (除特别说明, TA=25℃,VIN=5V)

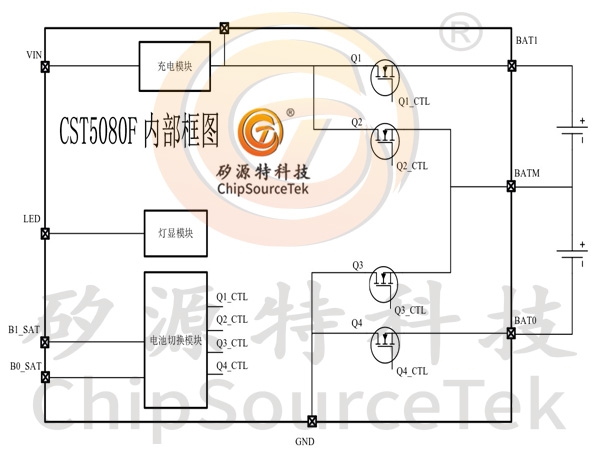

    CST5080F内部框图:

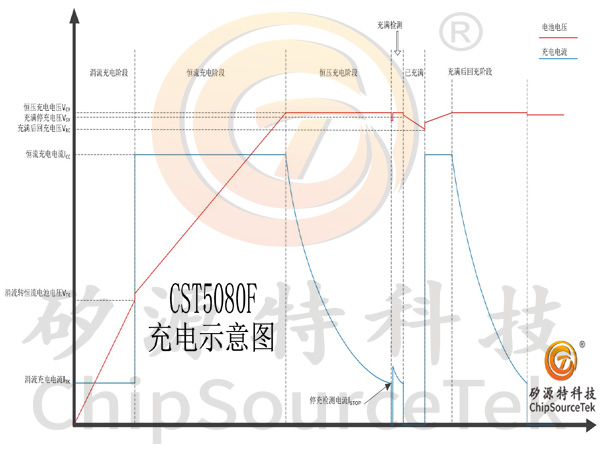

    CST5080F充电过程:
        CST5080F采用完整的涓流/恒流/恒压 充电模式。
        当电池电压小于涓流转恒流电压VTK时,以涓流充电电流ITK充电。
        当电池电压大于VTK时,以恒流充电电流ICC充电;
        当电池电压接近设定的恒压充电电压VCV时,充电电压VCV保持不变,充电电流缓慢减小,进入恒压充电模式。
        进入恒压充电模式后,如果充电电流小于充满停充检测电流ISTOP,则会先停止充电,然后检测电池电压是否高于停充电压VSV;如果高于停充电压VSV,就停止充电;如果低于停充电压,就继续充电。
        电池充满停充后,且输入VIN持续有效,如果电池电压小于VRC时,会进入充满回充阶段,会再次开启充电流程;

    CST5080F充电保护:
        CST5080F具有完善的保护功能,集成输入欠压、输入过压、IC过温保护等功能,确保系统稳定可靠的工作。
        CST5080F具有VIN输入欠压保护功能,在检测到输入电压接近4.5V时,就会自动调整降低充电电流,确保不会拉挂适配器。
        CST5080F集成过温保护功能,当检测到芯片内部温度超过140度后,就会强制停止充电。

    CST5080F充电LED指示:
        CST5080F灯显为:充电过程中LED闪烁(1S亮,1S灭),充电满后LED常亮。异常状态(过温保护) LED闪烁(0.5S亮,0.5S灭)。
        LED输出为限流模式,亮灯时会限流3mA,支持LED灯不加限流电阻;灭灯时为高阻状态。

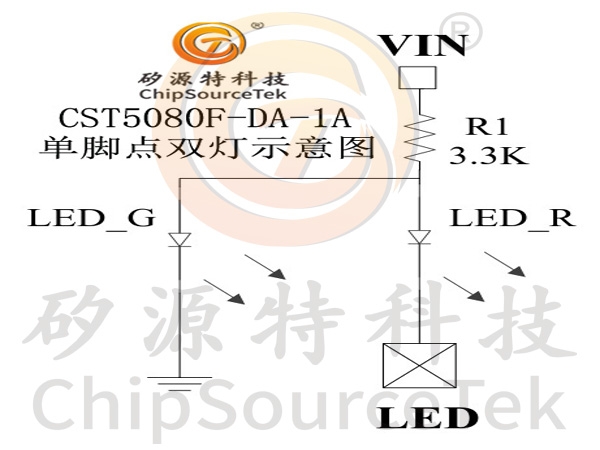

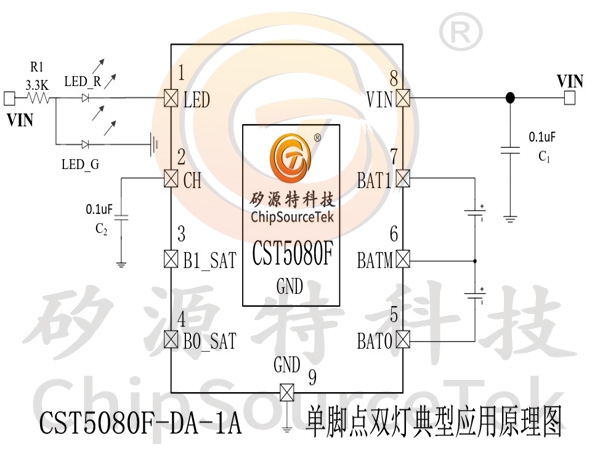

        CST5080F-DA-1A可以单脚点双灯,灯显为:充电过程LED_R亮,LED_G灭。充满电后 LED_R灭,LED_G亮。异常状态(过温保护)时LED_R和LED_G交替闪烁(0.5S 亮,0.5S灭)。

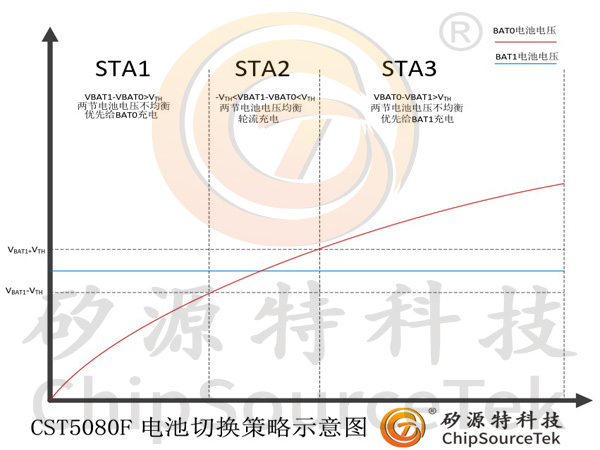

    CST5080F电池切换策略:
        CST5080F可以实现两串电池压差检测功能,实现两节电池均衡充电。
        当两节电池电压压差大于压差阈值VTH时,CST5080F会认为两节电池电压不均衡,会优先给电池电压低的电池充电,并在充电1s后停止充电1ms检测电池电压,直到两节电池压差小于压差阈值VTH。

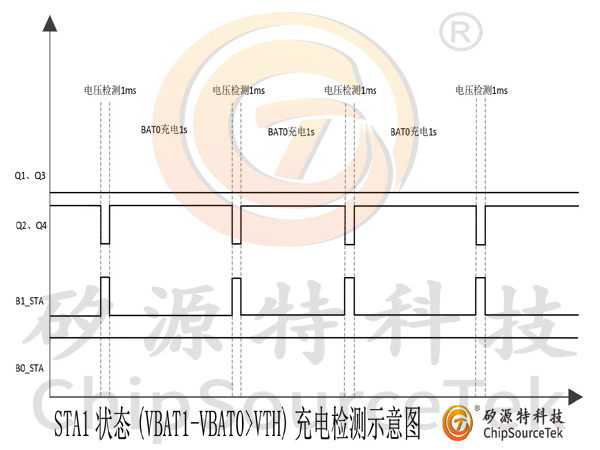

        当VBAT1-VBAT0>VTH,为STA1状态,CST5080F优先给BAT0充电,内部MOS Q1和Q3 关断,Q2和Q4导通,B1_SAT引脚会置为高电平,其余情况均为低电平。

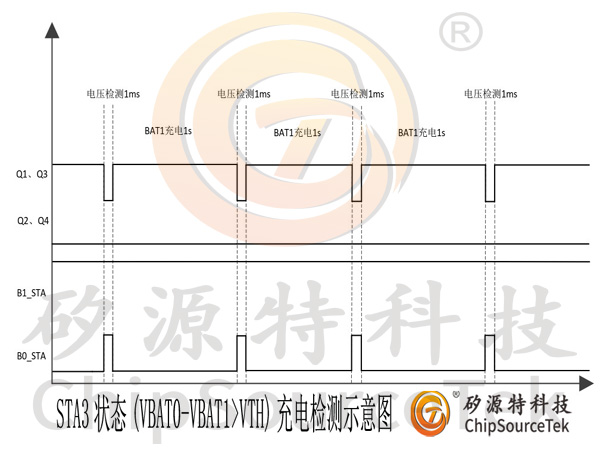

        当VBAT0-VBAT1>VTH,为STA3 状态,CST5080F优先给BAT1充电,内部MOS Q2和Q4关断,Q1 和Q3导通,B1_SAT引脚会置为高电平,其余情况均为低电平。

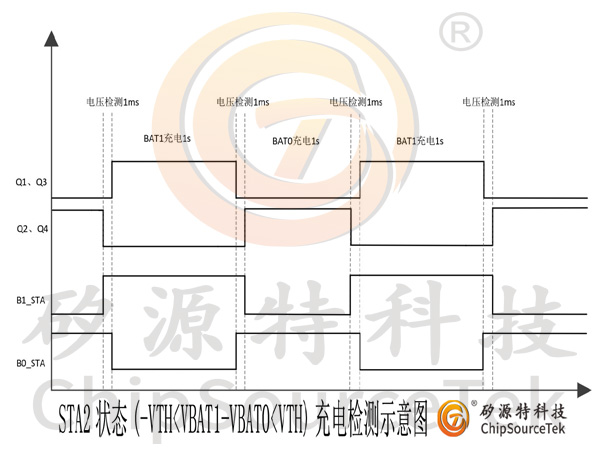

        当两节电池电压压差小于压差阈值VTH时,为STA2状态,CST5080F会认为两节电池电压均衡,会轮流切换给两节电池均衡充电,先给一节电池充电1s,然后停止1ms检测电池电压,然后给另一节电池充电, 并不断循环。
        CST5080F检测两节电池压差时,B1_SAT和B1_SAT均置为高电平。


    CST5080F实际电池充电曲线:

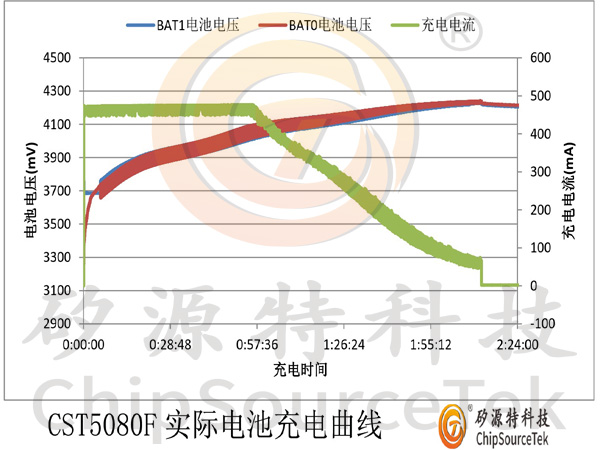

        使用CST5080F对两个串联电池充电,在IN=5V时,以500mA充电电流给两节初始电压不同的串联实际电池充电。两节电池初始电压分别为3.2V和3.7V,充满后两节电池电压均为.2V。

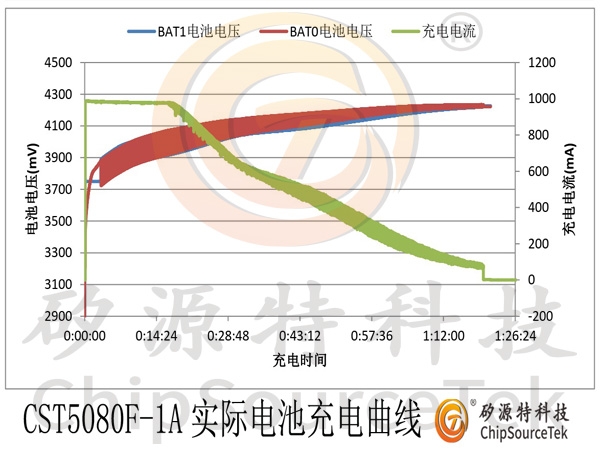

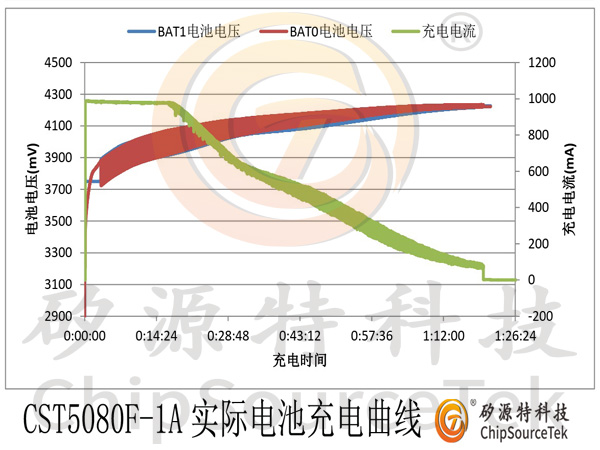

        使用CST5080F-1A对两个串联电池充电,在VIN=5V时,以1A充电电流给两节初始电压不同的串联实际 电池充电。两节电池初始电压分别为3.2V和3.7V,充满后两节电池电压均为.2V。

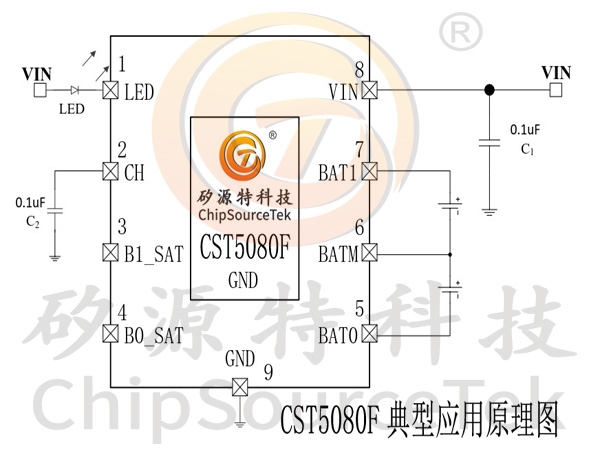

    CST5080F典型应用原理图:

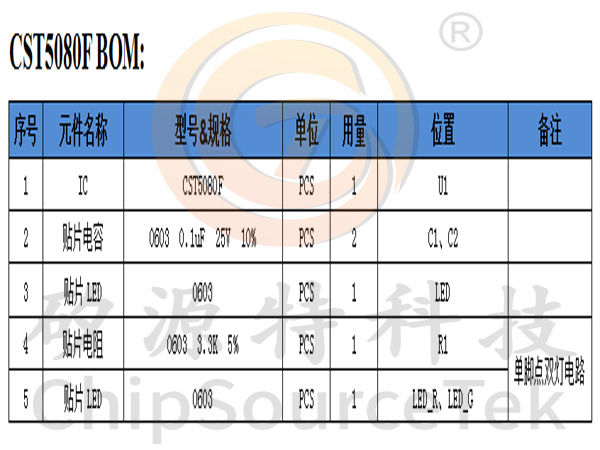

    CST5080F BOM:

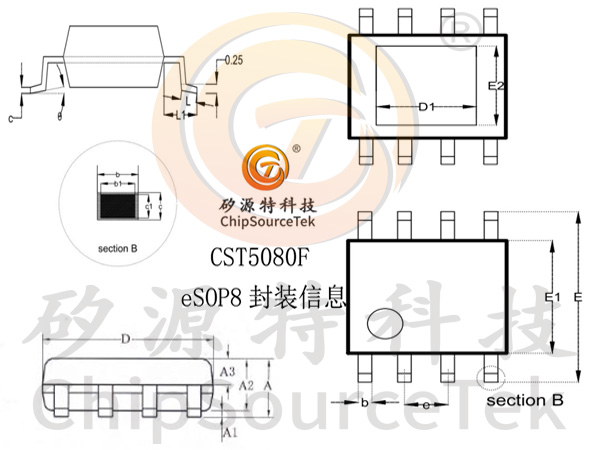

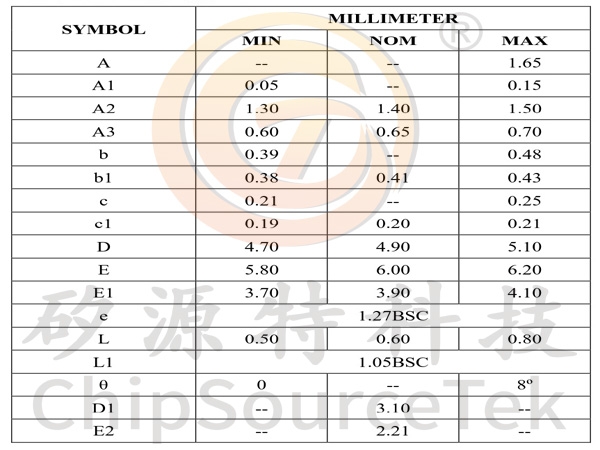

    CST5080F封装信息:
